　　BLUETEC微波负载牵引自动测量系统由光机电一体化的复阻抗调谐器(Tuner)、计算机控制接口、自动测量软件

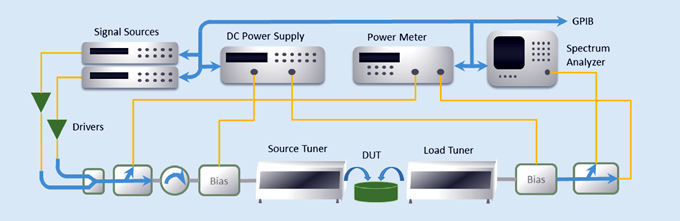

及GPIB测量仪器等组成。典型的功率特性测量系统配置如下图所示。



                                                            典型的功率特性测量系统配置

　   复阻抗调谐器(Tuner)由开槽传输线、精密定位探头、高精度步进电机及计算机接口等组成，其定位精度优于微
米级，以产生重复性很好的复数微波反射系数，其频率覆盖范围可从200MHz 一直到110GHz。GPIB测量仪器通过
计算机控制自动测量所需参数。计算机控制接口及自动测量软件完成复阻抗调谐器(Tuner)的自动校准、探头的自动
定位及自动扫描、功率扫描、最佳值搜索、参数扫描、负载牵引或源牵引测量、GPIB控制及数据读取、参数计算、
}参数校正及数据的后期处理、作图、打印、存储等工作。统计表明，该系统24小时不间断地工作的工作量相当于传
统方法150天（5个月）的工作量。
      BLUETEC微波负载牵引自动测量系统的核心是由计算机控制的宽带、精密的光机电一体化复阻抗调谐器（Tuner），
BLUETEC的产品包括200MHz到50GHz的同轴结构Tuner、26.5GHz到110GHz的波导结构Tuner。单探头Tuner产生的
重复反射系数大于0.9，即VSWR约为20:1。
       采用动态预匹配（Dynamic Pre-Matching）技术组成的Tuner产生的重复反射系数大于0.99，即VSWR约为200:1，
最小阻抗可达0.1欧姆。
       在VSWR=10:1的测试条件下，当采用APC7 精密连接器时，BLUETEC支持的微波/RF连续功率可达50瓦，峰值
功率大于1000瓦；当采用N型连接器时，连续功率可达100瓦；当采用7/16型连接器时，连续功率大于150瓦。
